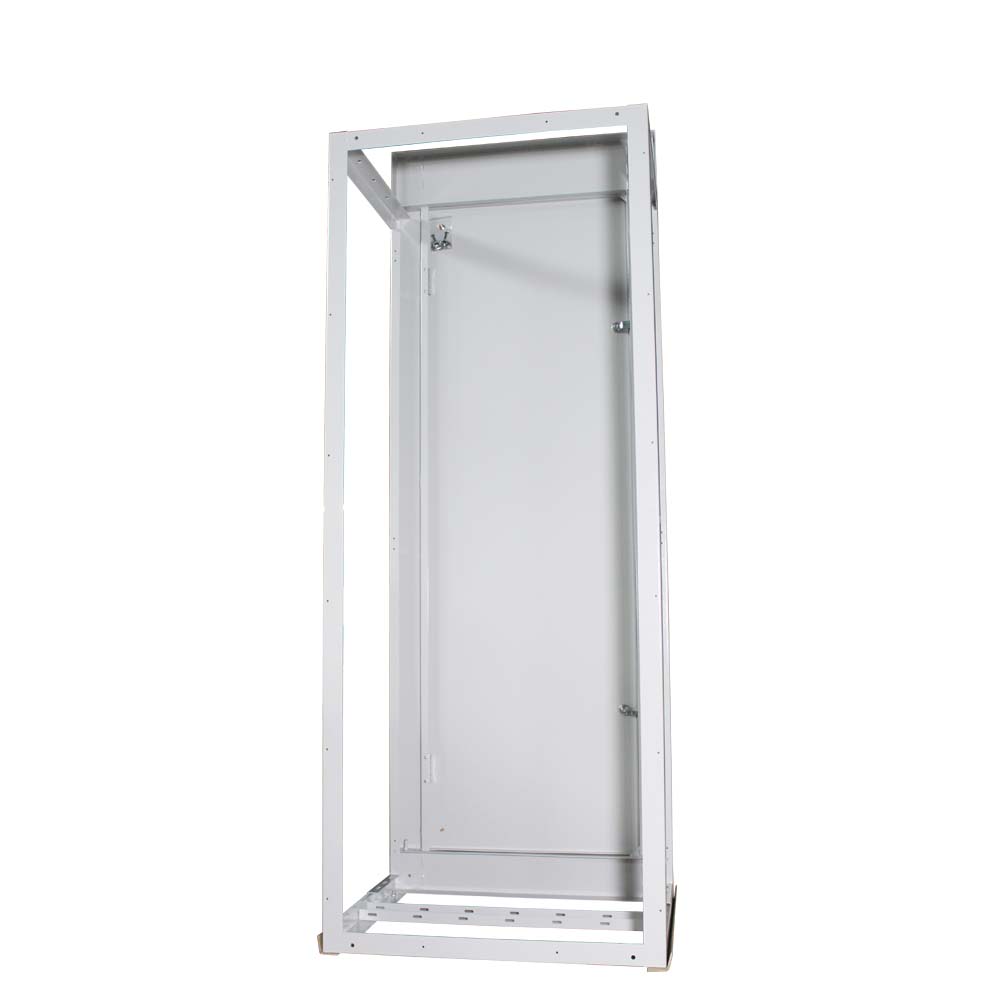

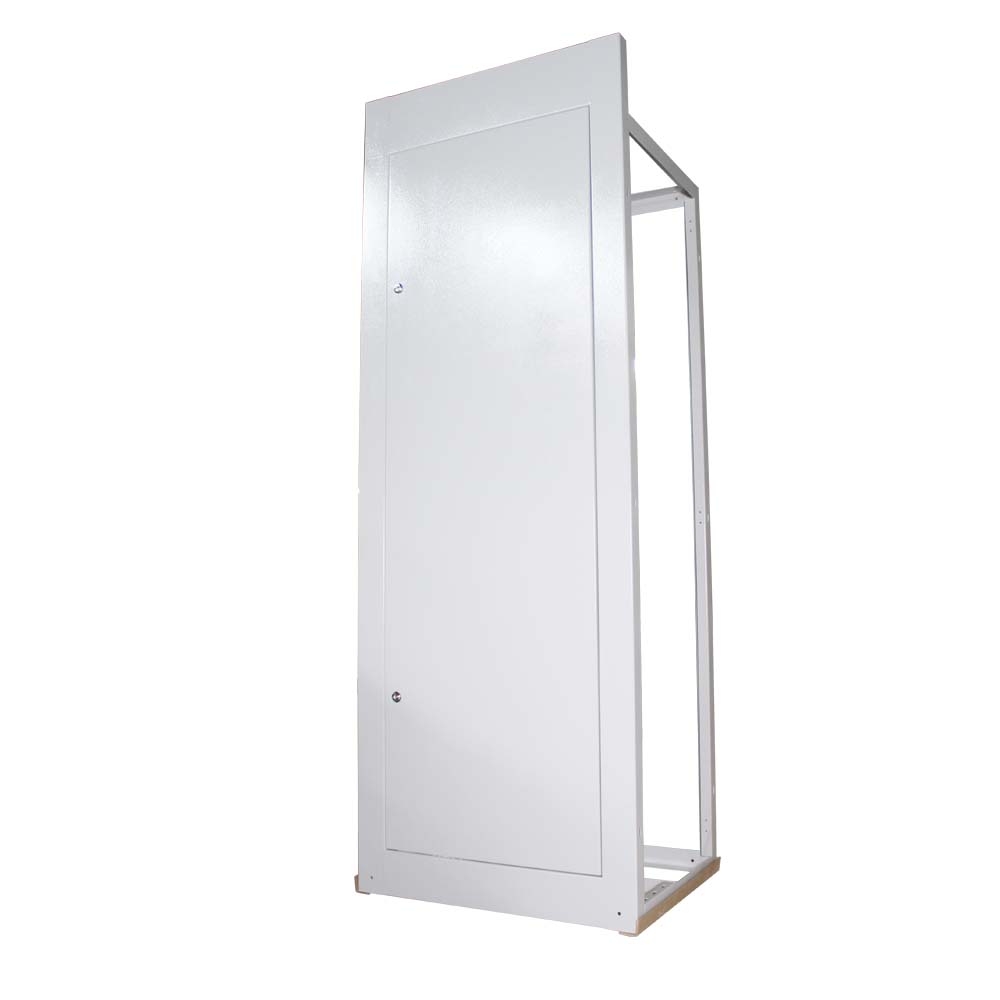

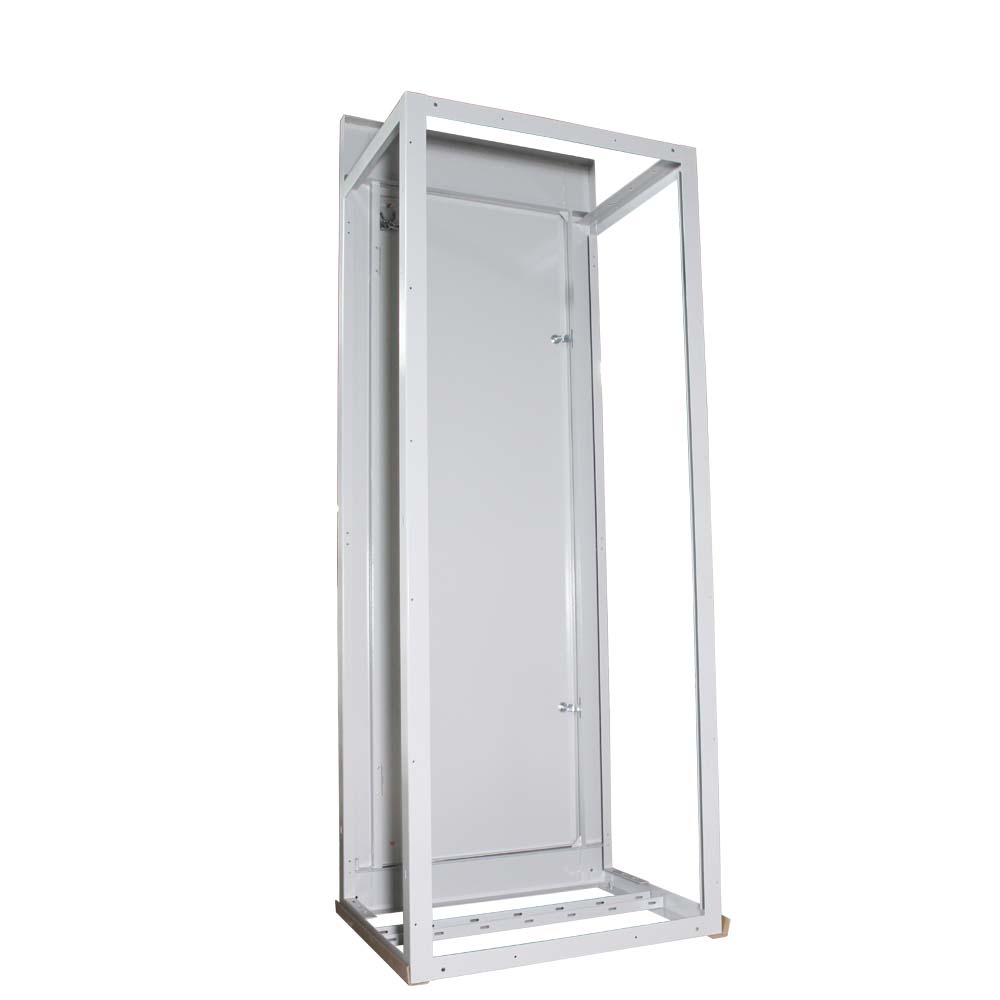

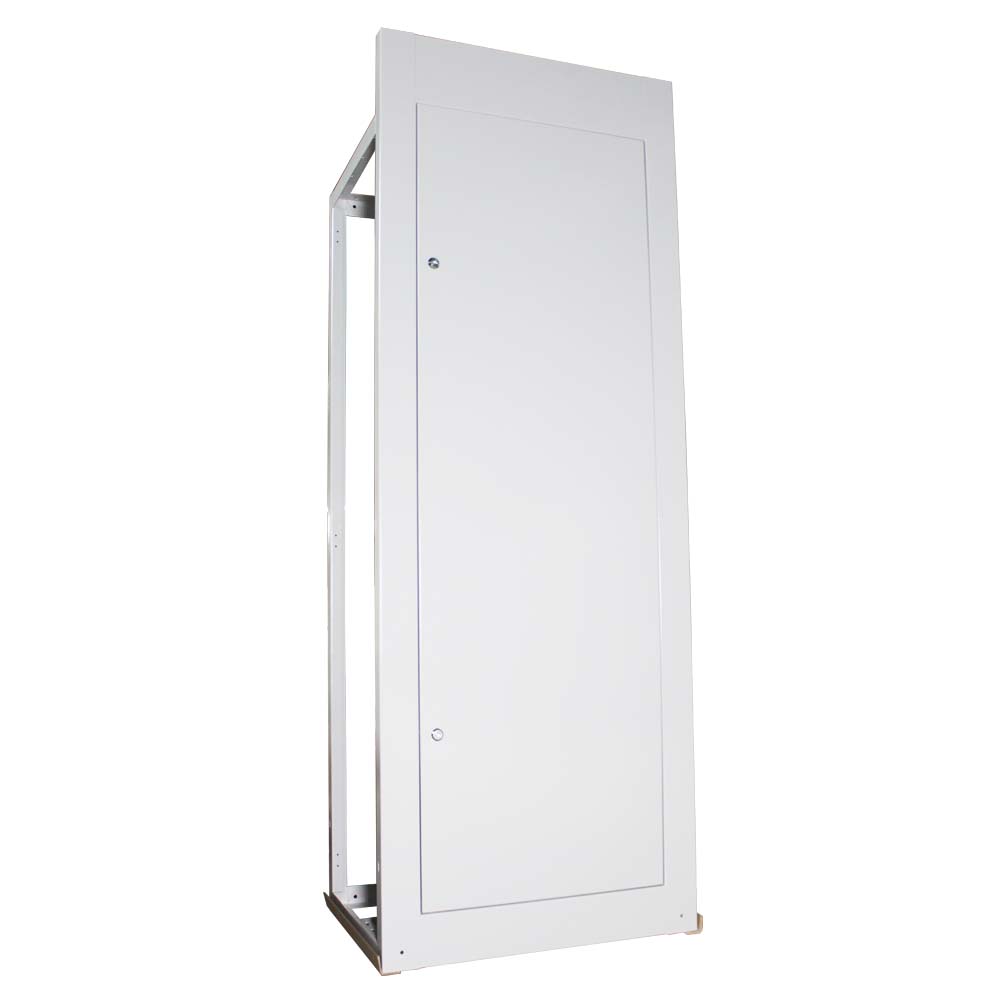

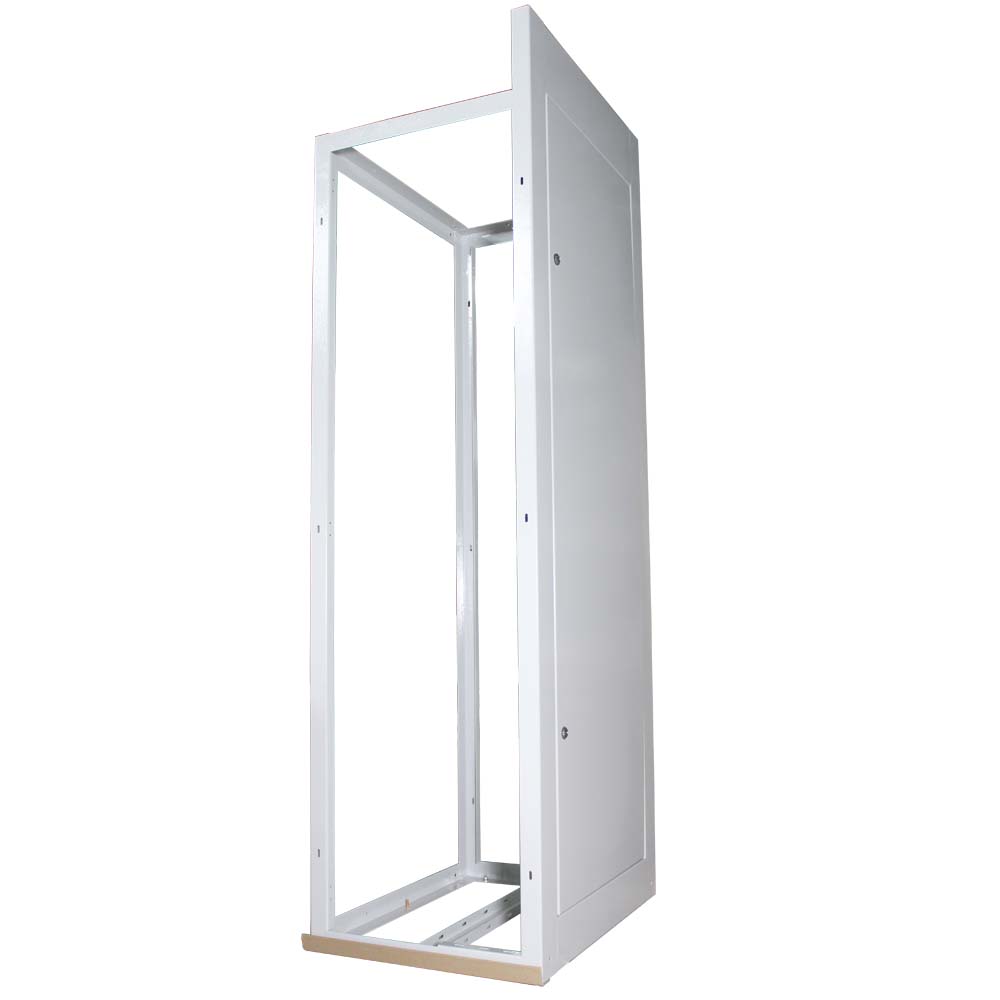

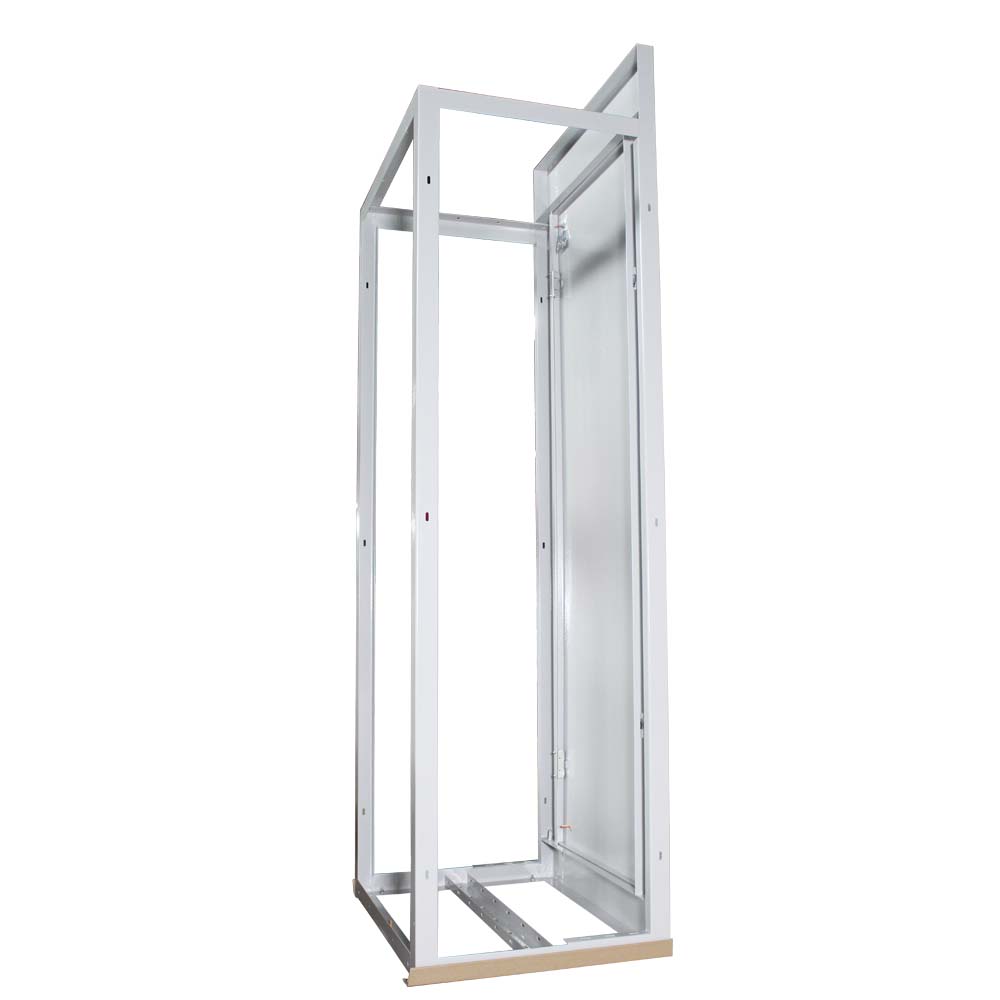

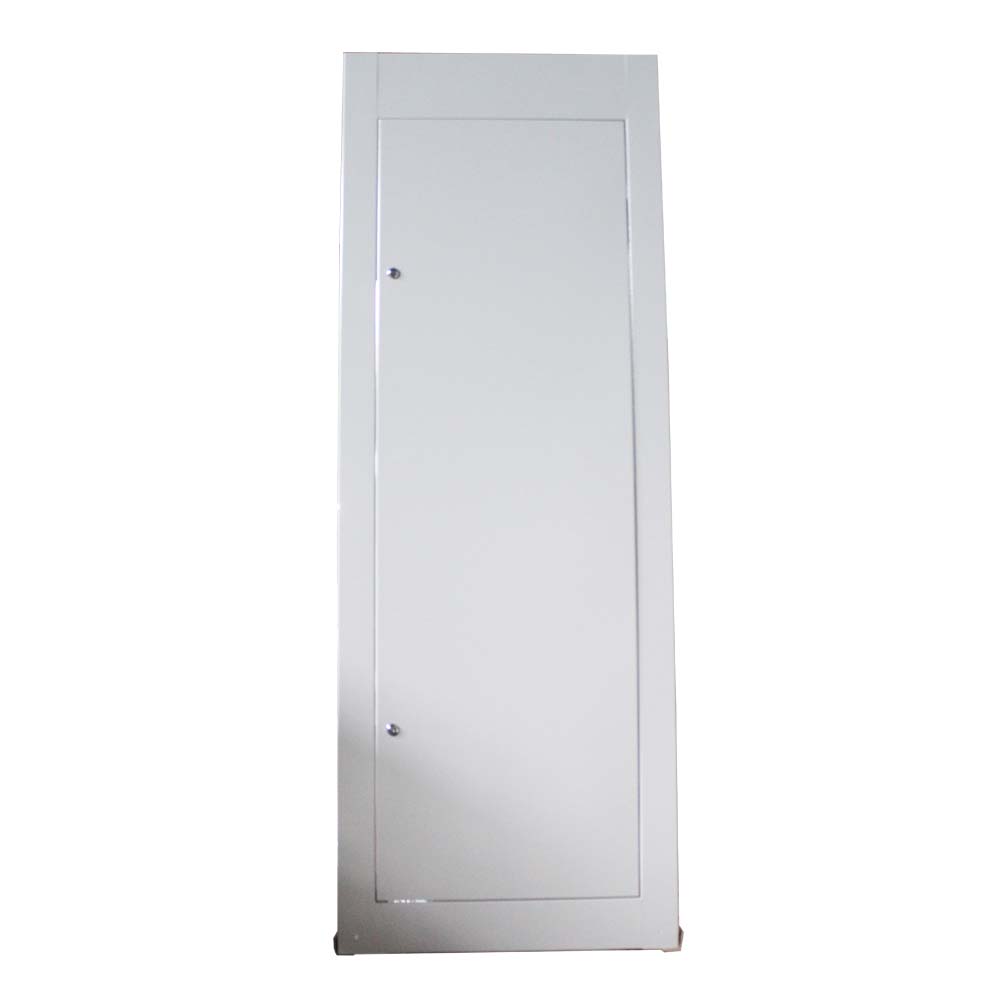

Корпус ЩО-6.20.6

Повний опис

Габаритні розміри, мм (шир. х вис. х глиб): 600 x 2000 x 600.
Виконання: підлогове.
Щит розподільчий.
Металоконструкції щитів розподільних представляють собою зварену конструкцію з гнутих профілів і панелей (s = 2mm) для установки на них комутаційно-захисних апаратів і приладів. Конструкція ЩО передбачає можливість комплектування розподільних пристроїв для трансформаторних підстанцій або окремо розташованих щитів. Щити можуть бути встановлені, як притулити до стіни (одностороннє обслуговування), так і вільно стоять з двостороннім обслуговуванням, бічні сторони щитів закриваються бічними стінками (знімними).
Панелі встановлюються на центральні стійки. Відхилення від вертикалі не повинно бути більше 5°. З'єднання корпусів або секцій корпусів між собою проводиться шляхом з'єднання передніх і задніх стійок кріпильними гвинтами.

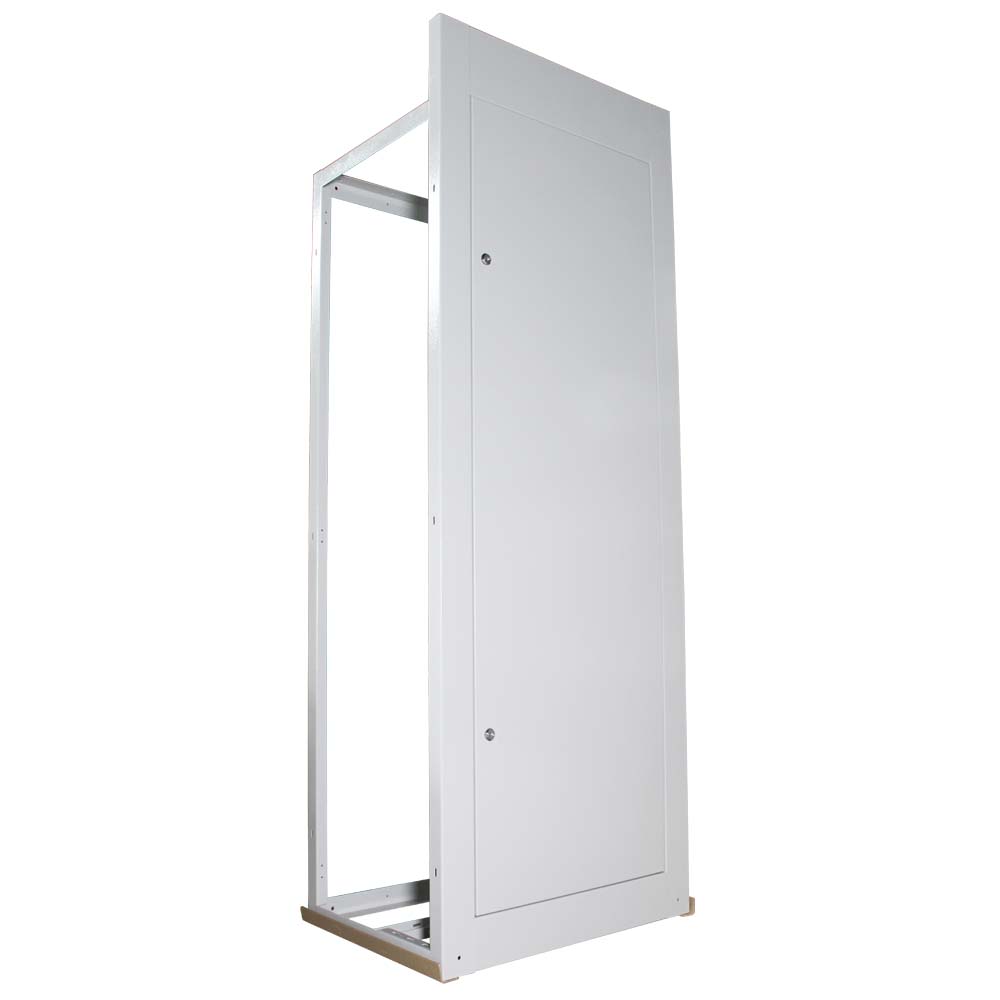

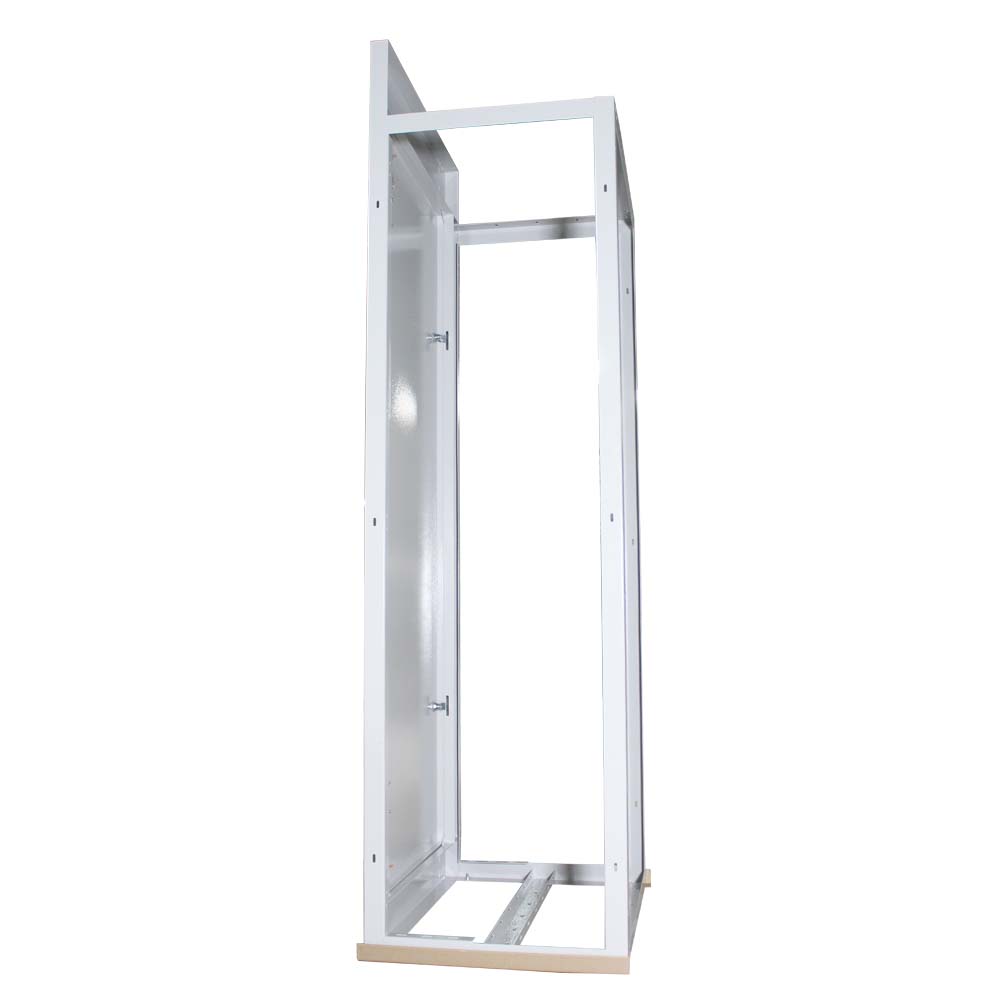

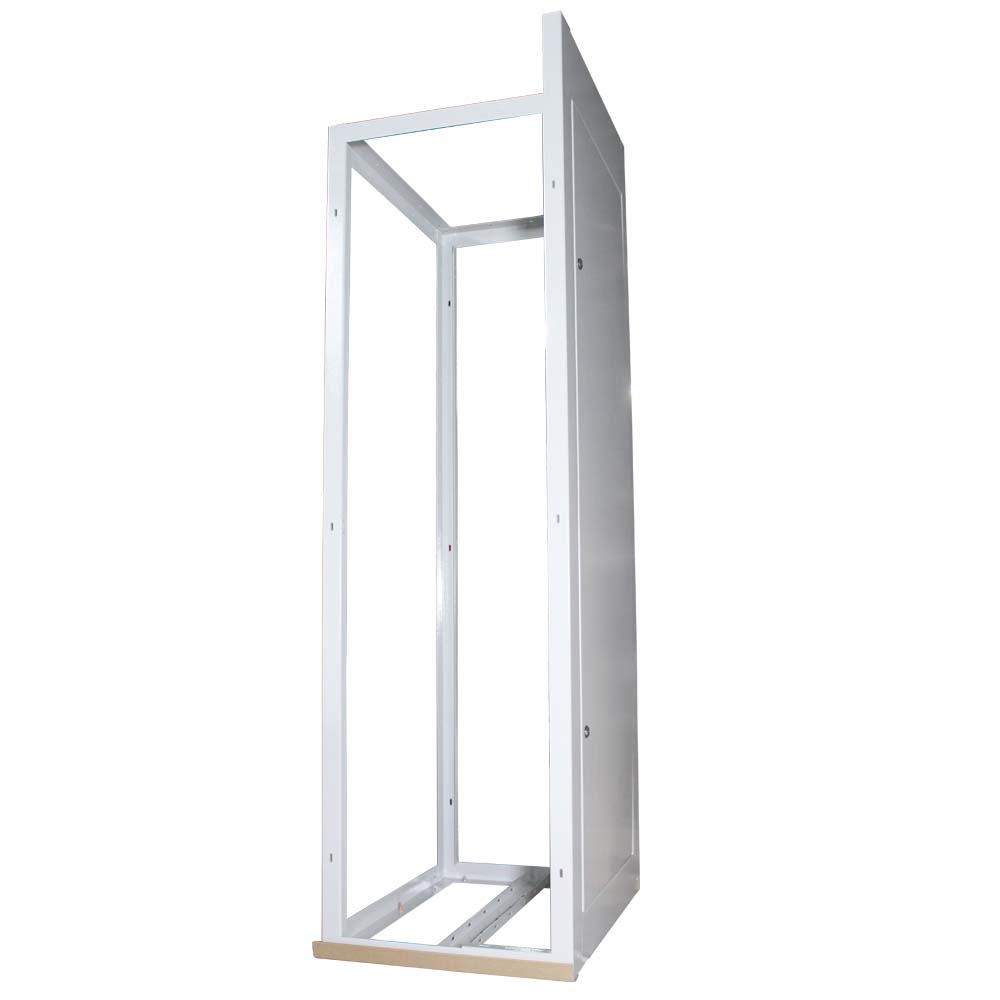

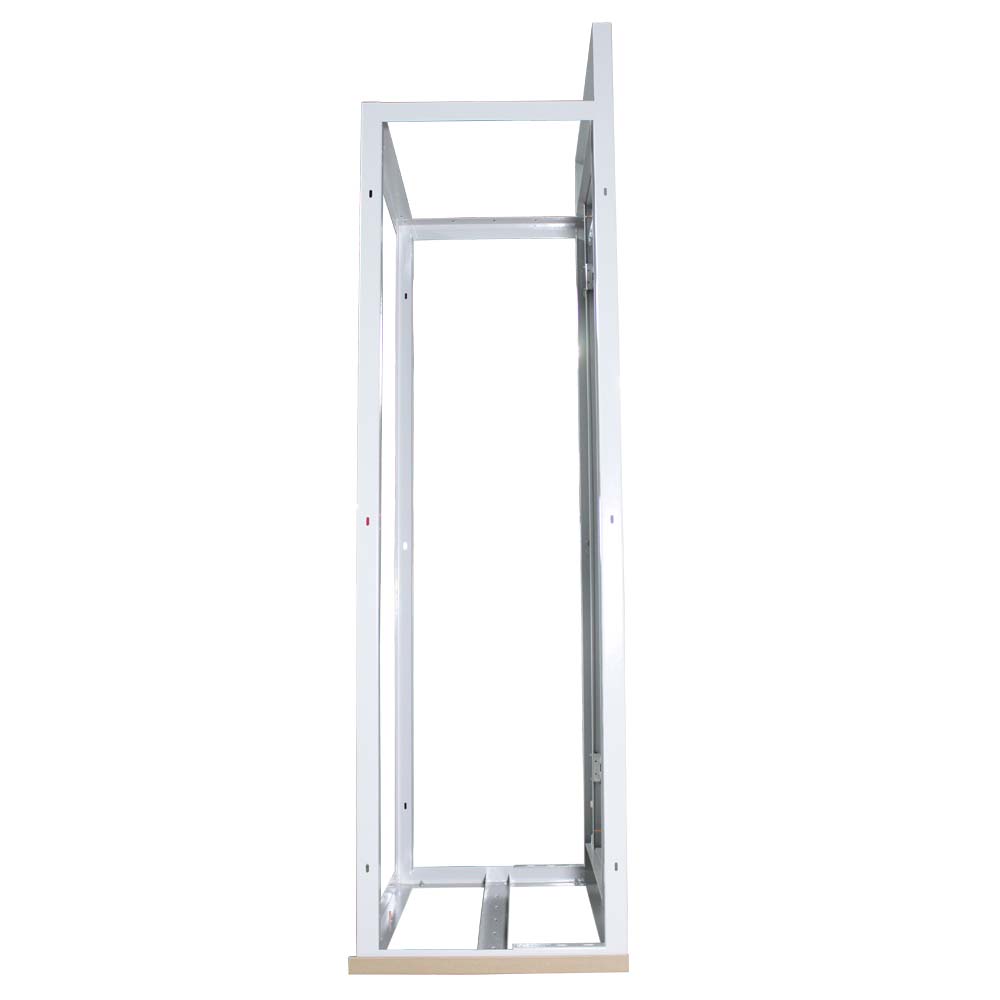

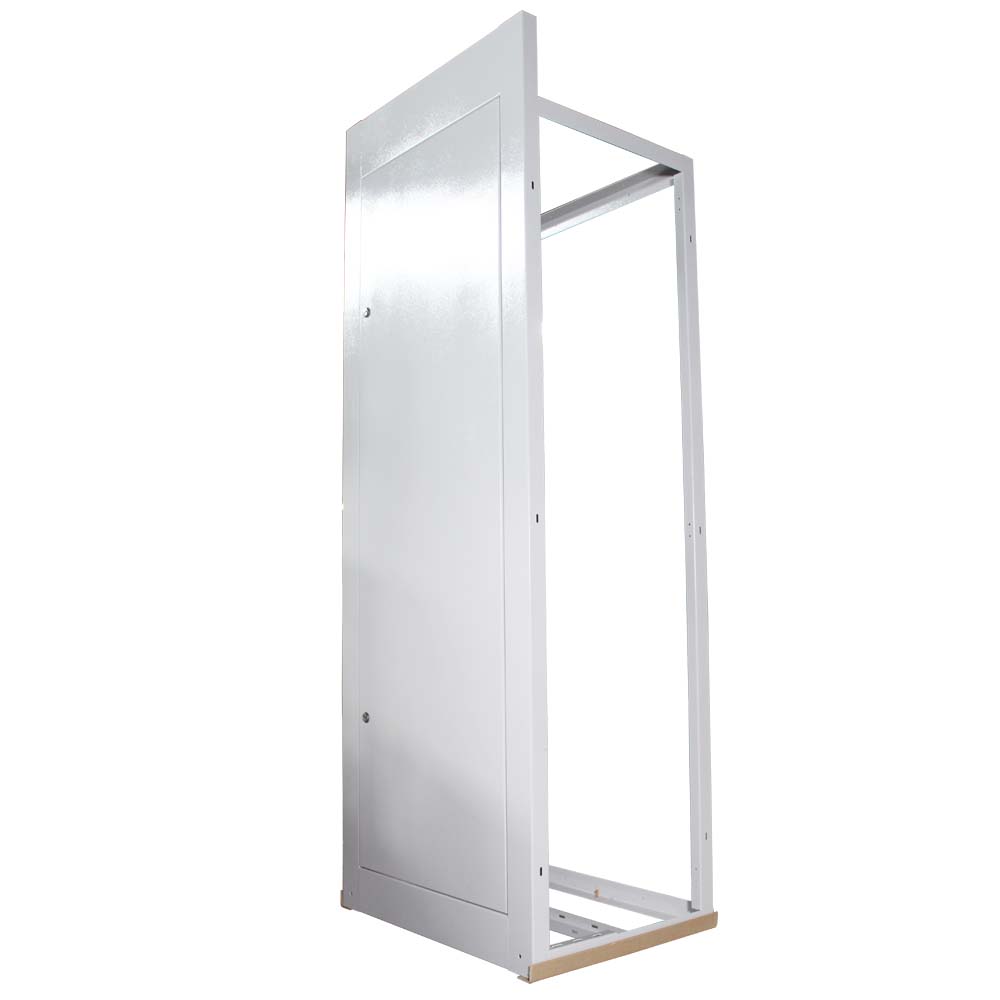

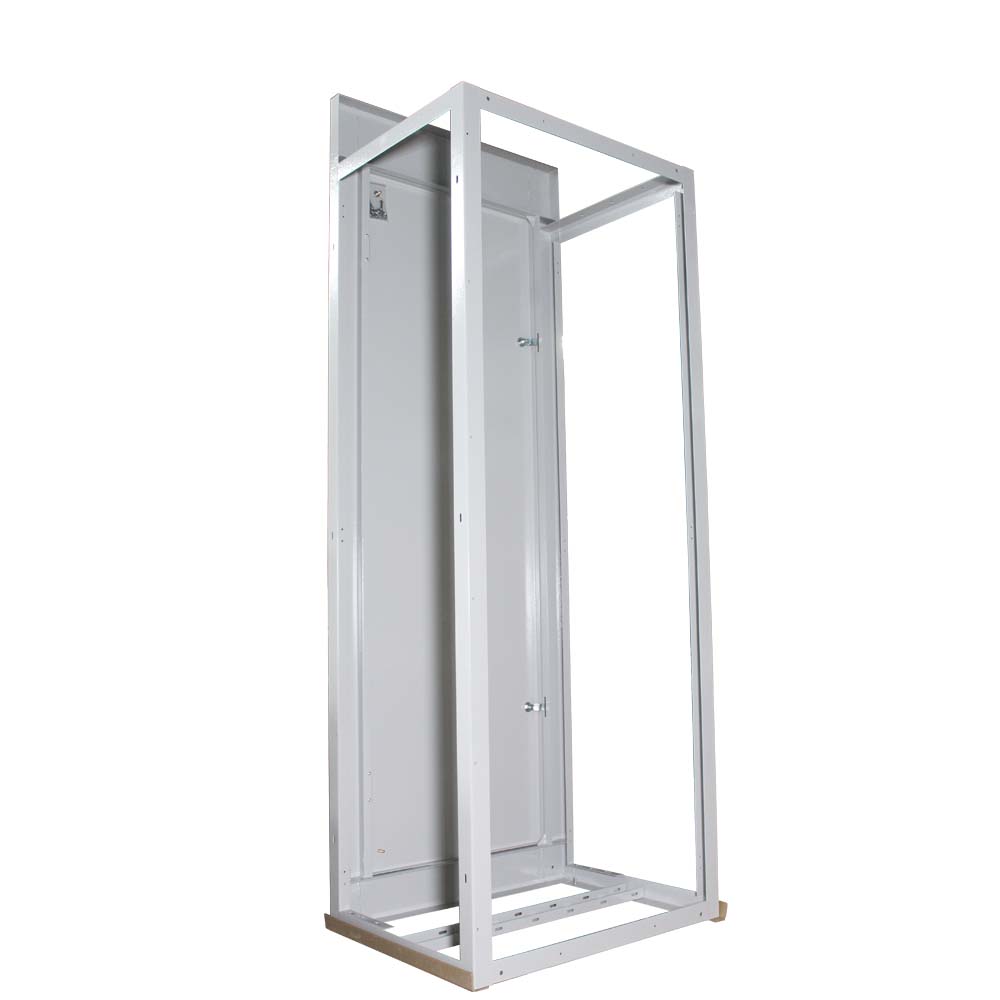

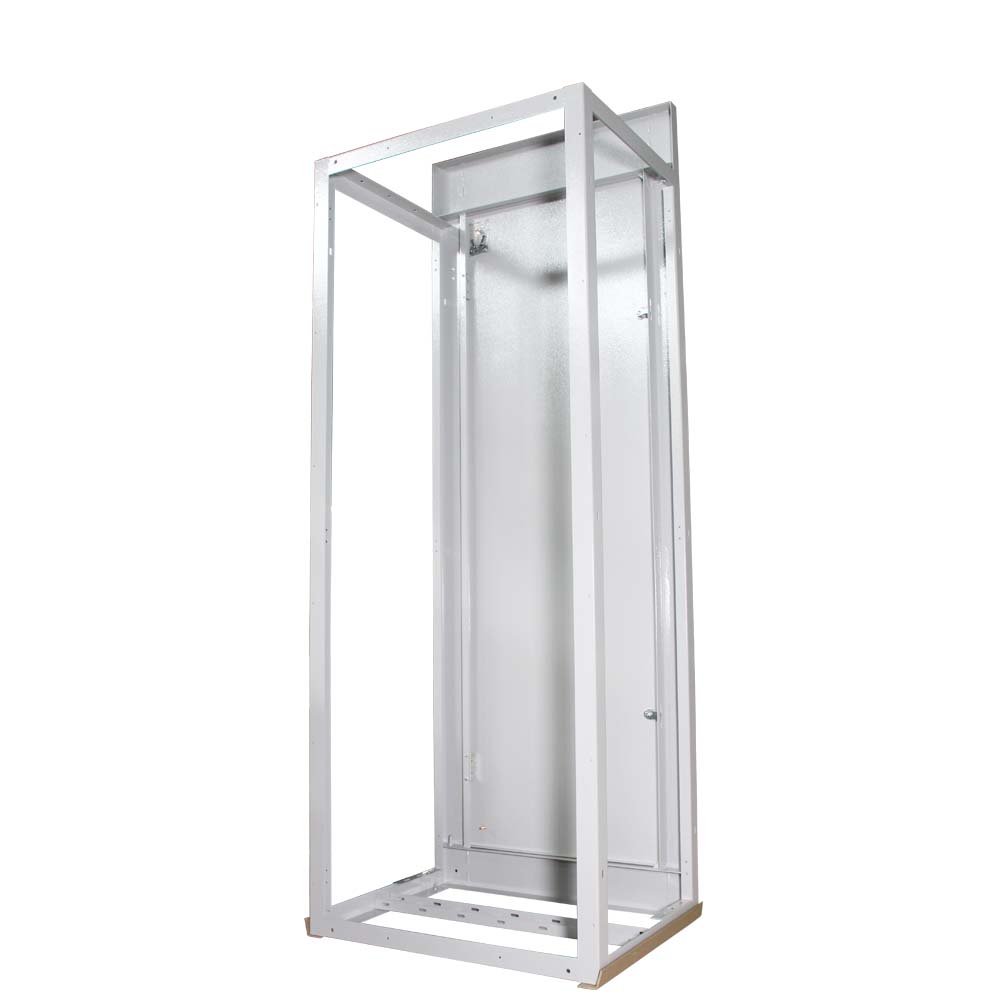

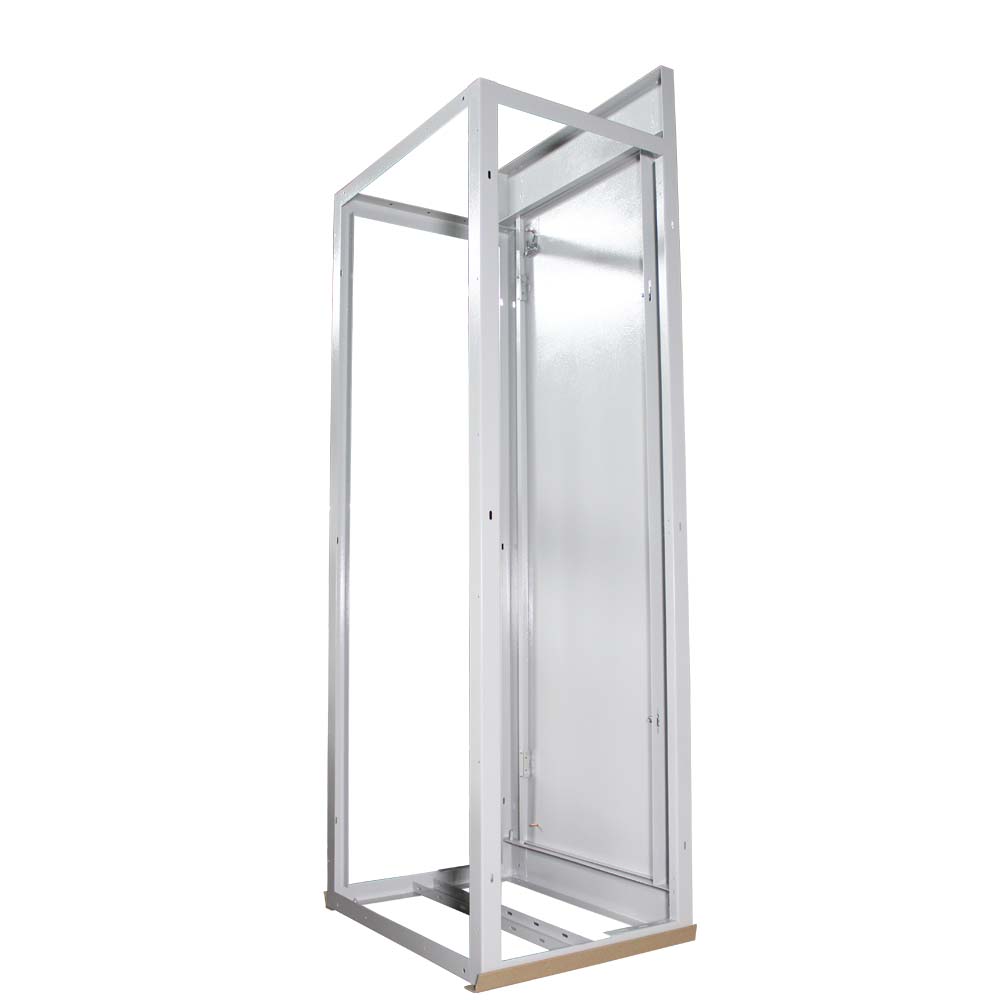

У комплект поставки входить: каркас з дверима.
Стійки центральні, напрямні, панелі монтажні, кути монтажні, стінки бічні і цоколя поставляються окремо.
Замки металеві без секрета.
Кліматичне виконання УХЛ3 - для макрокліматичного району з помірним і холодним кліматом. В закритому приміщенні без штучного регулювання кліматичних умов.
